| 온풍난방기 |
|
|
|
| 국립농업과학원 고효율 88.8% 난방기 선정 |
| 토출 온도는 높이고, 풍량은 많게, 폐열은 적게 |
|

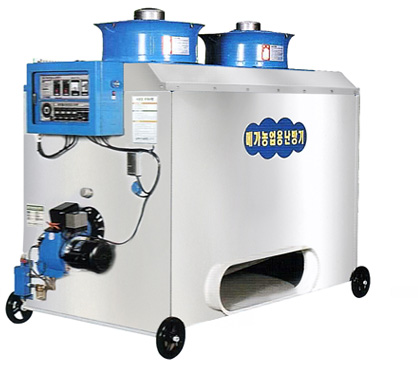

| ◆ Model. 흡입토출식 MEGAⅠ/B/Ⅱ/Ⅲ |

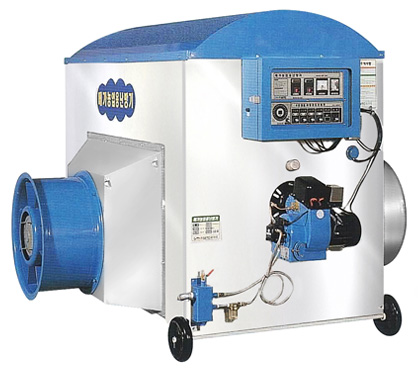

◆ Model. 하향식 TURBO-16/18 |
 |
 |
|
|
|
|
|
|
기존 온풍기는 송풍기를 위에서 아래로 향하여 불기 때문에 바람의 저항으로 인하여 연교환기의 파이프 간격을 60-70mm 이상 띄워야하고 파이프 뒷면 열을 불어내지 못하는 비효율적 방식입니다. 본 개발품은 이러한 점을 보완하여 송풍기를 하단에 설치하고 열교환기 파이프의 수를 79개로 대폭 늘리고 파이프 사이의 간격을 60mm에서 20mm로 좁혔습니다. 또 파이프 뒷면 열까지 완전히 빨아내는 방식으로 훨씬 높은 열을 이용할 수 있도록 설계되었습니다.
|
|
|
|
|
|
| 구분 |
연료사용량 |
토출온도 |
배기가스온도 |
풍량 |
소비전력 |
최고정압효율 |
기존하향식
MGH-180 |
23.34ℓ |
+36.1℃ |
+285℃ |
86㎥/min |
3.8kW |
38.5% |
신개발품
MEGA-Ⅱ |
22.78ℓ |
+44.1℃ |
+159℃ |
150㎥/min |
3.2kW |
50.5% |
|
|
|
|
|
|
|
구분 |
단위 |
MEGA-Ⅰ |
MEGA-B |
MEGA-Ⅱ |
MEGA-Ⅲ |
TURBO-16 |
TURBO-18 |
| 일반능력 |
난방능력 |
Kcal/HR |
140,000 |
160,000 |
180,000 |
200,000 |
160,000 |
180,000 |
| 난방면적 |
평 |
400-500 |
500-600 |
600-700 |
700-800 |
400-500 |
500-600 |
| 토출온도 |
℃ |
70-80 |
60-70 |
| 효율 |
% |
90 |
93 |
| 외형 |
외형 |
W×H×L |
1965×1540×2000 |
1965×1540×2240 |
1965×1540×2240 |
1965×1545×2380 |
1200×1675×2330 |
1200×1675×2330 |
| 공급닥트 |
Ø/가로×세로 |
Ø620×2 |
Ø670×2 |
Ø670 |
Ø780 |
| 연통 |
Ø |
225 |
225 |
| 송풍기 |
송풍방식 |
|
흡입토출식 |
하향식 |
| 전동기 |
극×HP×개수 |
4×1.5×2 |
4×2×2 |
4×2×2 |
4×3×2 |
4×1.35×2 |
4×1.35×3 |
| 버너 |
형식 |
|
GUN-TYPE |
GUN-TYPE |
| 사용연료 |
|
경유 |
경유 |
| 전동기 |
V-Hz/W |
220-60/450 |
220-60/450 |
| 연료소모량 |
L/H |
16 |
18 |
20 |
23 |
18 |
20 |
| 분사압력 |
Kg/㎤ |
10-11 |
10-11 |
|
|
|
|
|
